自力式流量调节阀

自力式流量调节阀

产品分类: 自力式调节阀系列
自力式流量调节阀是一种无需外加驱动能源,依靠被调介质自身的压力为动力源及其介质压力支化,按设定值进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀,...

订购热线:0512-50339210

      自力式流量调节阀是一种无需外加驱动能源,依靠被调介质自身的压力为动力源及其介质压力支化,按设定值进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀,自成一个独立的仪表控侧系统。

      该产品由低流阻单座(套筒)阀体、压力平衡件、指挥器及执行机构组成。是符含国际标准的新一代阀门产品。

    产品特点




      1、无需外加驱动能源的节能型自控系统.设备费用低;

      2、结构简单.维护工作量小;

      3、设定点可调且范围宽.便于用户在设定范围内连续调整流量;

      4、指挥操作型较直接作用型动态响应快。精度高,可调比大;

      5、阀内采用压力平衡机构,使调节阀反应灵敏、控制精确、允许压差大。

    结构简图

    自力式流量调节阀


    性能参数


    控制阀主要技术参数
    公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250
    额定流量系数Kvs 4 6.3 8 16 20 32 50 80 125 160 280 320 400
    公称压力MPa 1.6;4.0
    有效压力下最大流量(m3/h) 0.02MPa 1.5 2.5 3.5 5.5 9 14 22 36 55 70 125 180 250
    0.05 MPa 2.5 3.5 5.5 9 12 22 36 55 85 110 180 - -
    噪音衡量系数Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
    最高工作温度 ℃ ≤140
    硬密封配隔离罐≤200 配隔离罐
    加长件≤200
    压力平衡元件 波纹管 滚动膜片
    法兰标准 ANSI、JIS、DIN、GB、JB(特殊可按用户提供)
    阀体材质 铸铁;铸钢;铸不锈钢
    阀芯材质 不锈钢,软密封为不锈钢镶嵌橡胶圈
    最高工作压力 公称压力(注意△Pmax及工作压力与工作温度的关系)

    执行器主要技术参数
    有效面积(cm2 250 630
    有效压力(MPa) 0.02;0.05
    允许上下膜室之间压差(MPa) 0.4 0.15
    材质 膜盖:钢板镀锌;膜片:EPDM或FKM夹纤维
    控制管线、接头 铜管或钢管

    性能指标
    控制精度 ±5%
    允许泄漏量(在规定试验条件下) 软密封 4×10-4额定容量
    硬密封 DN15~50 DN65~125 DN150~250
    10气泡/min 20气泡/min 40气泡/min

    允许压差
    公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250
    最大允许压差△P(MPa) PN16 1.6 1.5 1.2 1
    PN40 2

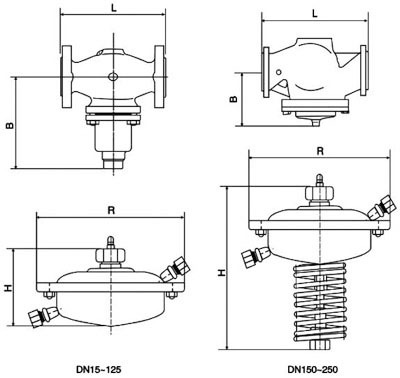

    外形尺寸


    公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250
    L mm 130 150 160 180 200 230 290 310 350 400 480 600 730
    B mm 121 212 238 238 240 240 275 275 380 380 295 325 372
    φR mm 263 380
    H mm 150 520
    约重(kg) 21 23 24 27 31 36 47 55 74 93 118 178 261
