ZJHP气动单座调节阀

产品分类: 气动调节阀系列
……

订购热线:0512-50339210

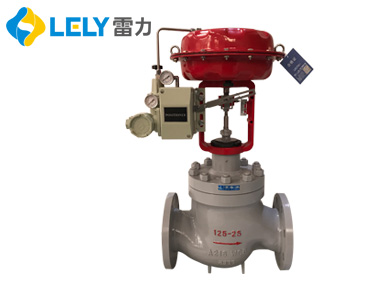

      ZJHP精巧型气动薄膜单座调节阀(ZJHP气动单座调节阀),由单座阀体与气动执行机构组成。精小型单座阀体结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性 、拆装方便。压笼便拆式结构设计,解决了传统拧入式阀座,现场维修困难,维护成本高等问题。适用于泄漏量要求严格、阀前后压差低殛有一定粘度和含少量纤维介质的场合。


    气动调节阀

    技术参数


    ZJHP气动单座调节阀阀体
    形      式 直通单座铸造球型阀
    公称通径 20、25、32、40、50、65、80、100、125、150、200mm
    公称压力 PN16、40、64bar
    法兰标准 JB/T79.1-94、792-94等
    材      料 铸钢( ZG230450)、铸不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
    上  阀  盖 标准型:-17-230℃  散热型:230-450℃  低温型:-60--196℃  波纹管密封型:-40-350℃
    阀盖形式 螺栓压紧式
    填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
    阀内组件
    阀芯型式 单座柱塞型阀芯
    流量特性 等百分比特性和线性特性
    材      料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不锈钢堆司太莱合金、钛和耐腐蚀台金等。


    型号说明


    -Z -JHP -GT -C1 -100 -16
    >1.调节阀系列 >2.结构形式 >3.控制机构 >4.链接方式 >5.公称通径 >6.公称压力
    -HT200 -F -W1 -J1 -X1 -L1 -S1
    >7.阀体材质 >8.填料材质 >9.介质温度 >10.阀盖类型 >11.附件选项 >12.流量特性 >13.三通类型

    1代号     2代号 结构形式   5代号 公称通径
    Z 调节阀系列     气动调节阀系列   10 10mm
          JHP 气动薄膜单座调节阀   15 15mm
    3代号 控制机构   JHM 气动薄膜套筒调节阀   20 20mm
      气动执行器 MA/BY 气筒薄膜小流量调节阀   25 25mm
    GT 气动角行程   MA/BS 气动薄膜角形调节阀   32 32mm
    ZHA 气动直行程-气开   MA/BS-220/330 气动薄膜角形高压调节阀   40 40mm
    ZHB 气动直行程-气闭   JHPF-16W 气动薄膜衬氟单座调节阀   50 50mm
      电动执行器   MQP、M、Q 气动薄膜切断阀
    PS PS系列   SQP、M、Q 气动活塞切断阀
    3810 3810系列   SQP 气动快速切断阀   6代号 公称压力
    VA3000 VA3000系列     电动调节阀系列   10 PN10bar
    ZAZ ZAZ系列   DLP 电子式电动单座调节阀   16 PN16bar
    DZK DZK系列   DLM 电子式电动套筒调节阀   25 PN25bar
    DTR DTR系列   DLN 电子式电动双座调节阀   40 PN40bar
    SND 多回转电动装置   DLQ、X 电子式电动三通调节阀   64 PN64bar
    ...... ......   DLJP 精小型电子式电动单座调节阀     美标
    电动执行器默认情况下为3810系列   DLY 电子式电动小流量调节阀   150 150Class
          DLS 电子式电动角形调节阀   300 300Class
    4代号 连接方式   ATP 精小型电动单座调节阀   400 400Class
    C1 内螺纹   ZWPE 自力式电控温度调节阀   其他特殊压力可根据客户要求设计制作
    C2 法兰
    C3 焊接
    C4 对夹
    ...... ......   8代号 填料材质   9代号 介质温度
          F 聚四氟乙烯PTFE   W1 -17~230℃
    7代号 阀体材质   PPL 对位聚苯PPL   W2 230~450℃
    HT200 铸铁   C2 柔性石墨   W3 -60~196℃
    C 铸钢   B 不锈钢波纹管   W4 -40~350℃
    P4 不锈钢304   ...... ......   ...... ......
    P6 不锈钢316
    P6L 不锈钢316L


    外形尺寸


    ZJHP气动单座调节阀外形尺寸及重量     单位:mm
    公祢通径 20 25 32 40 50 65 80 100 125 150 200
    L PN16/40 181 184 220 222 254 276 298 352 410 451 600
    PN64 206 210 251 251 286 311 337 394 457 508 650
    A   285 285 285 285 285 360 360 360 470 470 470
    H1   700 700 700 700 700 700 700 700 700 700 700
    H2   298 298 298 298 298 380 380 380 510 510 510
    H3   88 88 88 88 88 94 94 94 110 110 110
    H5 PN16/40 53 58 68 73 80 90 98 108 123 140 168
    PN64 63 68 75 83 88 100 105 125 148 170 203
    D1 PN16/40 230 230 250 270 305 342 375 430 490 556 665
    PN64 270 270 305 342 375 430 490 556 665 665 765
    D2 PN16/40 310 310 335 335 390 430 465 502 585 660 770
    PN64 355 355 390 430 465 520 585 600 770 770 890
    h   15 15 15 15 15 18 18 18 20 20 20
    n-d PN16/40 8-12 8-12 8-12 8-14 8-14 10-14 10-14 12-16 14-16 16-16 18-16
    PN64 8-14 8-14 8-14 10-14 10-14 12-16 14-16 16-16 18-16 18-16 18-16
    Y   45 45 60 65 75 90 104 135 165 195 245
    C   220 220 220 220 220 270 270 270 320 320 320
    H6   180 180 180 180 180 236 236 236 310 310 310
    重量 (kg) 40 48 52 60 68 90 105 143 210 282 315
