ZDLQ、ZDLX型电子式电动三通调节阀
当前位置:雷力阀门 > 电动调节阀 >

ZDLQ、ZDLX型电子式电动三通调节阀

产品分类: 电动调节阀系列
​ ZDLQ、ZDLX型电子式 电动三通调节阀 是由3610L系列电子式电动执行机构与三通调节机构组成。 电动执行机构内有 伺服系统 ,无需另配伺服放大器,有输入讯号及电源可控制运转,连线...

订购热线:0512-50339210

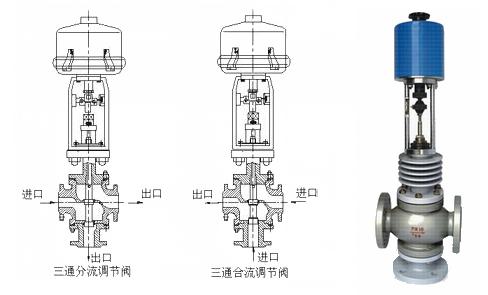

    ZDLQ、ZDLX型电子式电动三通调节阀是由3610L系列电子式电动执行机构与三通调节机构组成。 电动执行机构内有伺服系统,无需另配伺服放大器,有输入讯号及电源可控制运转,连线简单。调节机构有合流和分流两种作用方式,在某些场合可以替代两个二通阀和一个三通接管而得到广泛应 用。常用于热交换器的两相调节及简单的配比调节。



    调节结构技术参数



    公称通径DN 合流 25 32 40 50 65 80 100 125 150 200 250 300
              80 100 125 150 200 250 300
    阀座通径DN   26 32 40 50 66 80 100 125 150 200 250 300
    额定流量系数 合流 8.5 13 21 34 53 85 135 210 340 535 800 1260
    分流 8.5 13 21 34 53 85 135 210 340 535 800 1260
    公称压力PN 1.6、4.0、6.4
    行程mm 16 25 40 60 100
    配用电动执行机构型号 361LSA-20        361LXA-20 361LSB-30        361LXB-30 361LSB-50            361LXB-50 361LSC-65 361LSC-99
    流量特性 直线Linear
    可调比 30:01:00
    法兰尺寸 铸铁法兰按JB78-59铸钢法兰按JB79-59
    法兰形式 法兰密封面形式按
    阀体材质 WCB

    执行机构技术参数



    型号 额定输出力N 速度mm 技术参数
    361LSA-08 800 4.2 电源Power:AC220V 50Hz
    输入信号Input signal:DC4-20mA  DC1-5V
    输出开关信号
    The opening of the output signal
    DA4-20mA
    上盖防护等级:相当IP55
    隔爆标志:ExdHBT4
    361LSA-20 2000 2.1
    361LSB-30 3000 3.5
    361LSB-50 5000 1.7
    361LSC-65 6500 2.8
    361LSC-99 10000 2
    361LXA-08 800 4.2
    361LXA-20 2000 2.1
    361LXB-30 3000 3.5
    361LXB-50 5000 1.7

    性能指标


    项目 技能技术指标
    基本误差 ±2.5
    回差 2.5
    死区 1.0
    始终点偏差 电开 始点 ±2.5
    终点 ±2.5
    电关 始点 ±2.5
    终点 ±2.5
    额定流量系数误差 2.5



    允许误差


    公称通径DN 25  32  40  50  65  80  100  125  150  200  250  300
    允许压差PN 0.32  2.20  2.20  1.41  1.38  0.94  0.61  0.51  0.36  0.20  0.19  0.13



    外形尺寸


    公称通径 L 行程 D H
    PN PN 常温 中温
    1.6  4.0  6.4  1.6  4.0  6.4
    25 185 190 200 16 225 145 150 160 555 707
    32 200 210 210 16 225 150 160 170 561 709
    40 220 230 235 25 225 160 170 180 660 812
    50 250 255 265 25 225 180 190 200 675 827
    65 275 285 295 40 255 210 220 220 863 1027
    80 300 310 320 40 255 220 230 240 868 1032
    100 350 355 370 40 255 245 250 260 872 1036
    125 410 425 440 60 255 295 300 300 905 1120
    150 450 460 475 60 255 310 320 320 920 1135
    200 550 560 570 60 255 370 380 380 950 1165
    250 640 660 670 100 415 465 474 474 1203 1440
    300 740 760 770 100 415 580 585 585 1265 1502

    三通分流调节阀外形尺寸表



    公称通径 L 行程 D L H 质量
    PN PN PN
    1.6  4.0  6.4  1.6  4.0  6.4  4 6.4
    80 300 310 320 40 255 240 240 250 885 78 98
    100 350 355 370 40 255 265 265 275 897 93 118
    125 410 425 440 60 255 255 310 320 931 155.5 172.5
    150 450 460 475 60 255 255 330 340 945 207.5 323.5
    200 550 560 570 60 255 255 390 400 979 384.5 412.5
    250 640 660 670 100 415 415 530 540 1268 627 659
    300 740 760 770 100 415 415 605 612 1294 780 819



    产品展示
