　　调节阀的正作用与反作用





　　正作用的执行机构是信号压力增加时，推杆下移;反作用的执行机构是信号压力增加时，推杆上移。反作用执行机构的信号压力通入到波纹膜片的下方，信号压力增加时波纹膜片向下移动。 风开与风关的确定还要看调节机构的正装与反装。

　　被控量增大，而需要调节器输出减小的情况下，为反作用;

　　被控量增大，而需要调节器输出增大的情况下，为正作用;

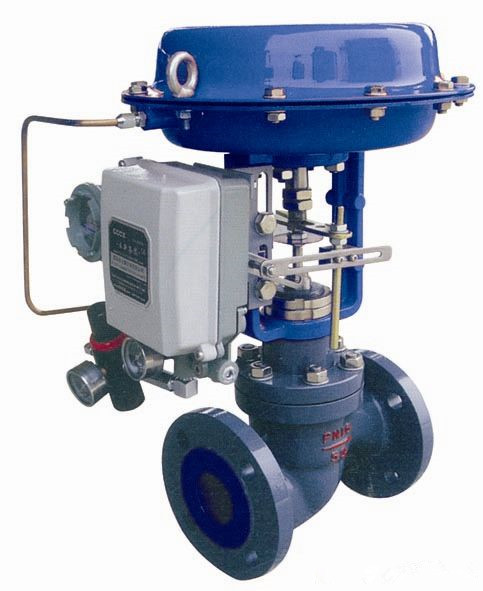

　　调节阀包括控制回路、现场阀门定位器、执行机构和阀体。控制回路的逻辑可以确定变量变化后输出值是相应变大还是变小。定位器也可以组态的，根据电信号来确定仪表风的输出。执行机构的压力通入到膜片的上方或下方，压力增加时阀杆向上或下移动。 阀也有正装和反装两种方式。

　　这些程设计时选型确定及DCS组态时定好的。

　　风开就是无工厂风或通讯故障时，阀门的 状态为关闭。风关，则阀门 状态为开。还有一种为故障时，阀门的 状态为保持原有阀位。

　　打个比方：气动调节阀 常闭(所谓的常闭就是气源故障下，阀门的位置处于关闭)。

　　正作用：给20MA信号的时候，这时候阀门位置处于全开的状态，给4MA信号的时候，阀门位置处于初始全关的状态。

　　反作用：给20MA信号的时候，这时候阀门位置是在初始位置(全关)，当给4MA信号的时候，阀门位置就变成全开状态。
